プログラム概要
部分係数設計法による単柱式 RC 橋脚の設計計算、図面作成プログラム。ストライプHを主鋼材としたREED工法も標準機能として使用可能です。公益社団法人日本道路協会より平成29年11月に発刊された道路橋示方書・同解説を参考に、はり、柱、フーチング部材の耐荷性能の照査及び耐久性能の照査、直接基礎の安定照査を行うことが可能です。直接基礎以外の基礎形式（杭基礎・深礎基礎・ケーソン基礎等）については、リアルタイム連動・ファイル連携により照査可能です。図面作成では、一般図から配筋図、組立図、加工図、鉄筋表などの図面を一括生成し、簡易編集、SXF、DXF、DWGなどの 2次元図面出力、および、3D配筋生成機能（躯体・鉄筋の3 配筋自動生成機能）による3Dモデル（IFC、ALLPLAN、DWG、DXF、3DS）出力が可能です。Engineer’s Studio®データファイル出力に対応しています。
▲メイン画面(杭基礎)
▲メイン画面(大口径深礎)
▲メイン画面(REED工法)
▲図面確認画面
▲3D配筋生成画面
▲3D配筋干渉チェック画面

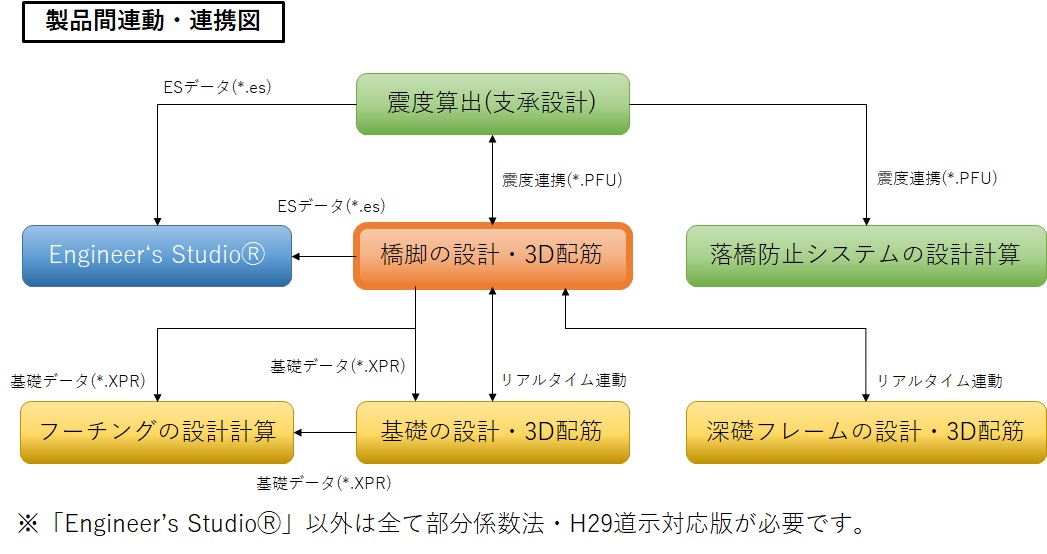

▲ 製品間連動・連携図(H29)
