新製品 落差工の設計・3D配筋 リリース
2024年5月6日

プログラム概要

「床止めの構造設計手引き(財)国土技術研究センター 編」等に従い、直壁型及び緩傾斜型の落差工の設計計算及び図面作成を行うプログラムです。

護床工の設計については、上記文献と「土地改良事業計画設計基準及び運用・解説 設計「頭首工」 平成20年3月 社団法人 農業農村工学会」から選択可能です。
直壁型(本体・水叩き一体式構造、分離式構造)および緩傾斜型の形状タイプについて対応しています。

水理計算は、実流量か単位幅流量で行うかを選択できます。
実流量で計算する場合には、各断面位置(上流部、中流部、下流部)ごとに使用する平均流速公式の設定が可能です。

安定計算は、直接基礎として、転倒・滑動・地盤支持力について照査を行います。
また、直壁型(一体式構造)で鉄筋コンクリート部材の場合は、本体と水叩き部について、断面計算(曲げ応力度、せん断応力度)を行うことが可能です。

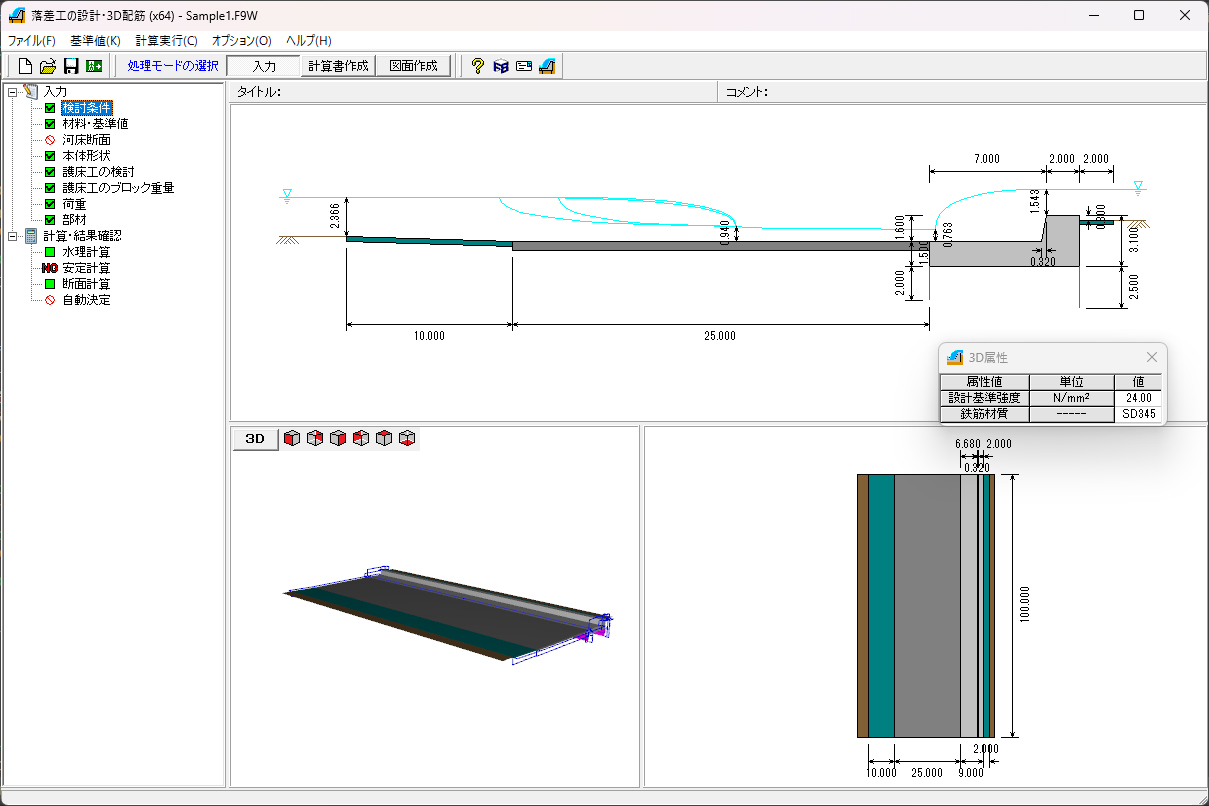

▲メイン画面

▲本体形状

▲水理計算

▲R4河川砂防技術基準地震時動水圧

▲図面生成
