仮設構台の設計・3DCAD Ver.10 リリース
2021年2月15日

プログラム概要

「構台」(建築系での呼称)および「路面覆工」「仮桟橋」(土木系での呼称)の設計計算が可能です。
各種荷重(トラック、クローラクレーン、トラッククレーン)は、基準値または登録値が使用でき、設計項目として、(1)覆工板の設計、(2)部材の設計[根太(覆工受板)の設計、大引(はり)の設計、支柱の設計、杭の支持力、水平つなぎ材の設計、垂直・水平ブレースの設計、接合部の設計、土留め壁の設計(鉛直力のみ)が行えます。
仮設工図(仮設構台、仮桟橋)のCAD作図に対応、覆工板、根太(覆工受桁)、大引(はり)、支柱(くい)、水平つなぎ材、垂直ブレース・水平ブレース、横継ぎ材の作図を行います。

▲メイン画面

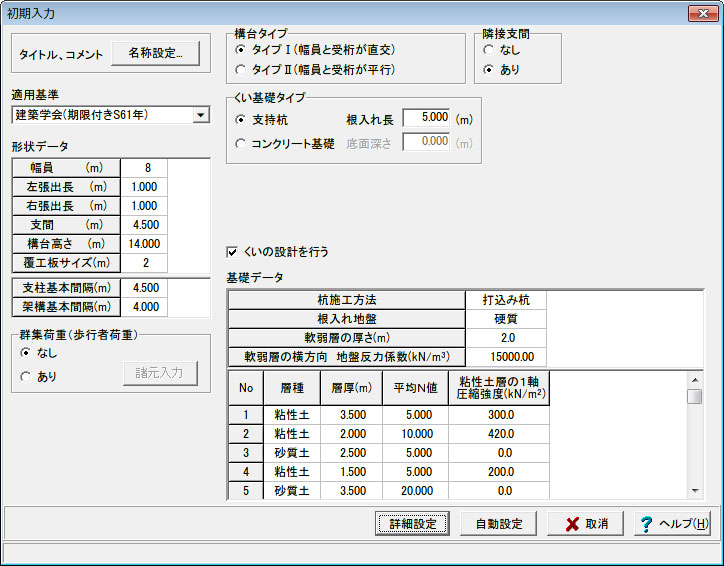

▲初期入力画面

▲図面編集画面

▲設計調書

製 品 名 機 能 旧製品
仮設構台の設計・3DCAD Lite 構台・路面覆工・仮桟橋の設計計算、図面作成 仮設構台の設計
仮設構台の設計・3DCAD Standard Lite版機能、2次元フレーム解析

▲製品構成

関連情報

Ver.10.0.0 改訂内容<2021年 2月9日リリース>NEW

<Standard>

  1. 支柱及び支柱杭の使用部材として鋼管の入力に対応。
  2. 支柱がH鋼の場合における敷桁基礎の検討に対応。

<Lite>

  1. 乗入れ構台本体の部材照査(覆工板を除く)においてトラック荷重としてL荷重の入力に対応。
  2. トラッククレーン荷重について作業時アウトリガーが6軸の場合に対応。
  3. 3Dアノテーション(寸法表示)/3Dアトリビュート(属性表示)に対応。

詳しくは、フォーラムエイトのウェブサイトで。
