管理人のイエイリです。
型枠内にコンクリートを打設する前、施工管理者が行う重要作業は、配管や電線を貫通させる「スリーブ」の検査です。
図面や検尺ロッドを片手に写真を撮り、事務所に戻って資料にまとめてと、なんとも面倒な作業ですが、検査漏れがあれば手戻り作業でコスト、工期に大きな影響を与えるので、プレッシャーも半端ではありません。
この検査を「もう少しラクにしたい」と思っている方も多いのではないでしょうか。
そんな方に朗報です。GRIFFY（本社：東京都千代田区）と東洋熱工業（本社：東京都中央区）は、
ナ、ナ、ナ、ナント、
iPad Proでスリーブ検査
が行える「SLEEVY」を開発したのです。（GRIFFYのプレスリリースはこちら）

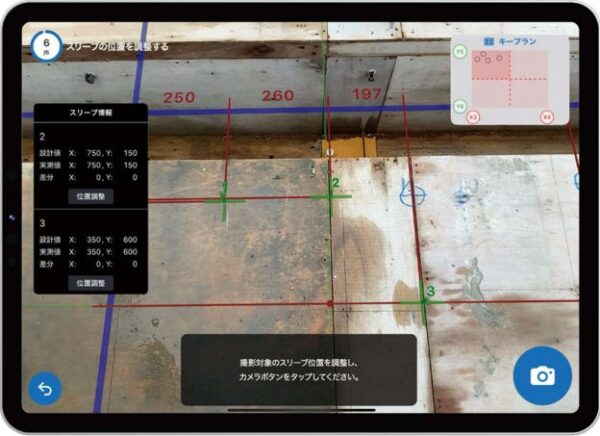

「SLEEVY」の画面イメージ（以下の資料：GRIFFY）
「SLEEVY」はまず、BIMソフトなどで作成した図面からスリーブの位置をiPadに取り込みます。
現場ではアプリのAR（拡張現実）機能を使って、検査対象となるスリーブの墨出し線や設置後の現場と、設計図上の重ねて見ながら、iPad Proのカメラでそのまま写真を撮影します。

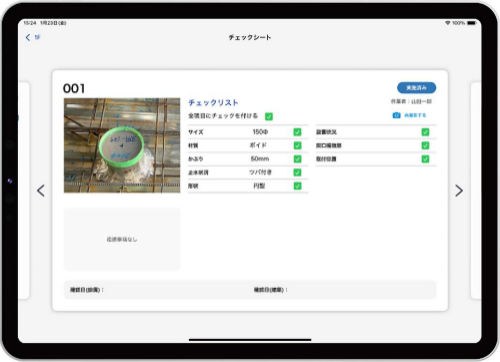

検尺ロッドを使った確認作業を、AR表示とタブレット操作に置き換え、その場でOK／NGなど検査結果を直接入力できます。
これらのデータは図面情報と一緒にクラウド上で管理されるため、作業後に事務所に戻って検査帳票や報告書などを作る必要がありません。

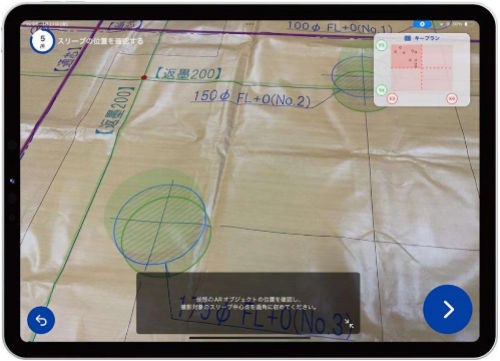

現場の墨出し線と、図面の線をAR機能で重ねて見たところ

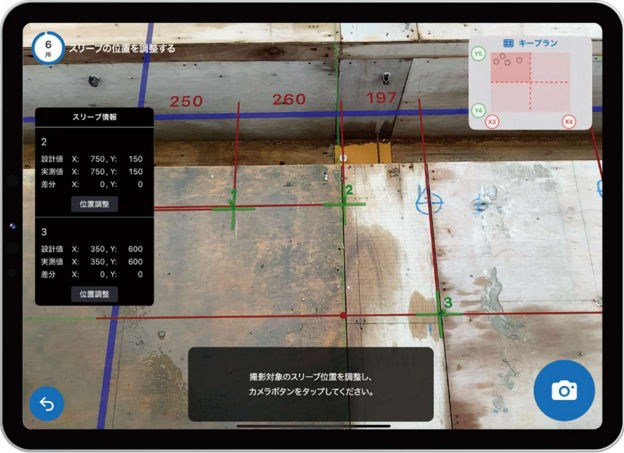

型枠にスリーブを設置した後、位置をチェックするイメージ

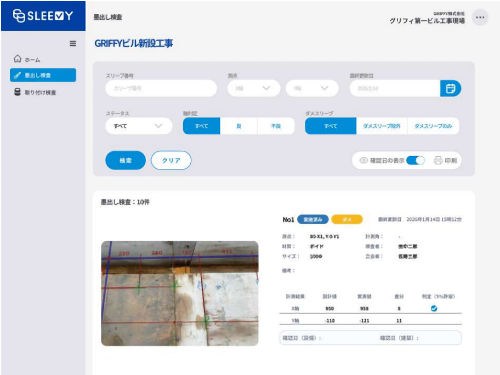

クラウド上で検査データを一元管理できる

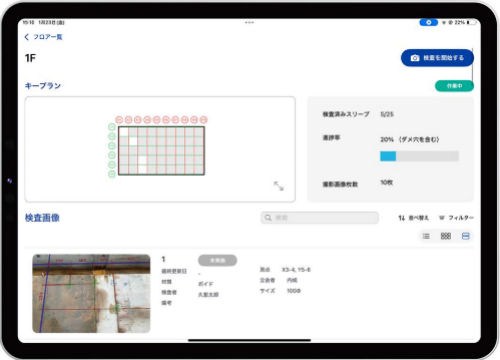

スリーブ検査の進捗状況もリアルタイムでわかる
一連の流れは、特別なITスキルがなくても直感的に進められるようになっています。
こうした分かりやすさのため、施工管理者が行っていたスリーブ検査を、
職人にアウトソーシング
するという、新しい検査フローも可能になりそうです。
もちろん、施工管理者はその結果を最後にチェックする必要はありますが、作業時に職人が検査することにより、「作業段階でのズレや問題をその場で発見し、修正する」という、検査の“フロントローディング”が可能になり、手戻りを防ぎやすくなります。
「検査を作業時に完結する」というSLEEVYのアプローチは、シンプルでありながら効果的な発想ですね。
